Hệ modular kết nối camera, màn hình và âm thanh như thế nào?

Hệ modular kết nối các thiết bị theo nguyên lý nào?

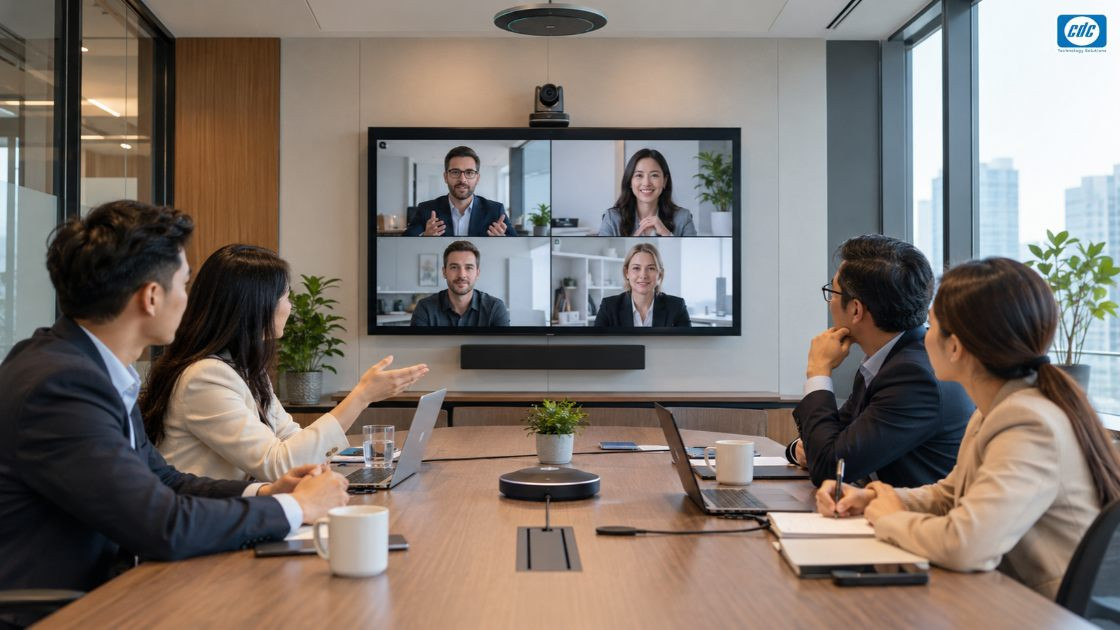

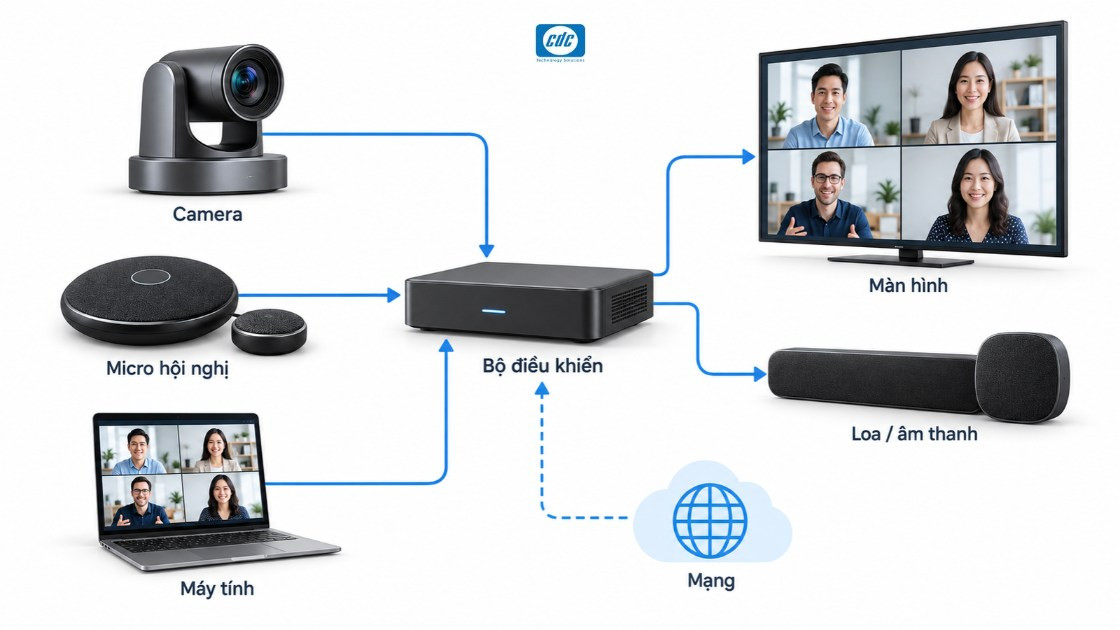

Trong hệ modular, các thiết bị được chia theo chức năng rồi kết nối về một lớp xử lý trung tâm thay vì tất cả nằm trong cùng một thiết bị.

Camera chịu trách nhiệm thu hình. Codec hoặc room compute xử lý cuộc họp. Màn hình hiển thị đầu cầu và nội dung. Micro, mixer, DSP hoặc loa đảm nhiệm phần âm thanh. Controller tạo giao diện để người dùng vận hành hệ thống.

Nhờ tách từng lớp, doanh nghiệp có thể thiết kế camera, audio và hiển thị theo căn phòng thay vì phụ thuộc hoàn toàn vào cấu hình tích hợp sẵn.

Camera trong hệ modular kết nối với bộ xử lý như thế nào?

Camera cần đưa tín hiệu hình ảnh về codec hoặc room compute bằng phương thức mà hệ thống hỗ trợ. Tùy kiến trúc, kết nối có thể là USB, Ethernet/IP hoặc một nhánh thiết bị riêng.

Điều cần xác định không chỉ là loại đầu cắm. Kỹ thuật viên phải biết camera được cấp nguồn bằng cách nào, tín hiệu hình ảnh đi theo đường nào và room system quản lý camera bằng phương thức nào.

Nếu camera là PTZ, hệ thống còn phải hỗ trợ việc chọn camera, điều khiển hướng nhìn, zoom hoặc các tính năng tracking tương ứng.

Màn hình nhận tín hiệu từ đâu trong hệ modular?

Màn hình thường nhận tín hiệu từ đầu ra hình ảnh của codec hoặc room compute thay vì nhận trực tiếp từ camera.

Camera đưa hình về bộ xử lý. Bộ xử lý kết hợp hình ảnh đầu gần, đầu xa, nội dung chia sẻ và giao diện cuộc họp rồi xuất hình ra một hoặc nhiều màn hình.

HDMI là một phương thức phổ biến cho đường hiển thị. Khi dùng hai màn hình, hệ thống cần xác định rõ từng output sẽ hiển thị nội dung gì thay vì chỉ nhân đôi màn hình theo mặc định.

Hệ thống micro và loa kết nối với room system ra sao?

Với phòng sử dụng audio rời, micro thường được đưa về một lớp xử lý âm thanh như mixer hoặc DSP trước khi trao đổi tín hiệu với codec.

Luồng này có hai chiều. Khi người trong phòng phát biểu, âm thanh phải được đưa tới đầu cầu xa. Khi đầu cầu xa nói, tín hiệu cần quay về hệ thống loa trong phòng.

Tùy thiết kế, codec có thể giao tiếp trực tiếp với một số thiết bị audio hoặc thông qua DSP/mixer. Vì vậy, không nên mặc định mọi phòng đều có sơ đồ âm thanh giống nhau.

Controller và mạng đóng vai trò gì trong hệ modular?

Controller là giao diện vận hành, còn mạng là lớp giao tiếp giữa những thiết bị cần kết nối IP trong room system.

Người dùng có thể thao tác cuộc gọi, camera, âm lượng hoặc nội dung trên controller. Tuy nhiên, controller không nằm trực tiếp trên đường hình ảnh từ camera tới màn hình và cũng không thay mixer hoặc codec.

Tương tự, không phải mọi cổng mạng đều có cùng vai trò. Một hệ thống có thể tách mạng doanh nghiệp, nhánh thiết bị ngoại vi và nhánh camera theo thiết kế riêng.

Việc phân biệt đúng vai trò này giúp tránh cách hiểu rằng cứ có Ethernet là mọi thiết bị có thể cắm chung vào cùng một switch theo bất kỳ sơ đồ nào.

Khi có hai hoặc nhiều camera, cách kết nối thay đổi thế nào?

Khi số camera tăng, hệ thống không chỉ cần thêm cổng kết nối mà còn phải xác định cách room system nhận, quản lý và chuyển giữa các camera.

Một switch camera có thể được sử dụng để gom các camera IP và cấp PoE trong kiến trúc phù hợp. Tuy nhiên, switch chỉ giải quyết phần kết nối mạng; codec hoặc room compute vẫn phải hỗ trợ số camera và phương thức quản lý tương ứng.

Nhiều camera thường có ý nghĩa khi phòng có nhiều vùng hình: Bàn họp dài, presenter, bục phát biểu hoặc nhiều hướng quan sát.

Vì sao cần tách rõ nguồn, mạng, hình ảnh và âm thanh?

Trong hệ modular, mỗi đường cáp có thể phục vụ một hoặc nhiều chức năng khác nhau nên cần xác định rõ trước khi thi công.

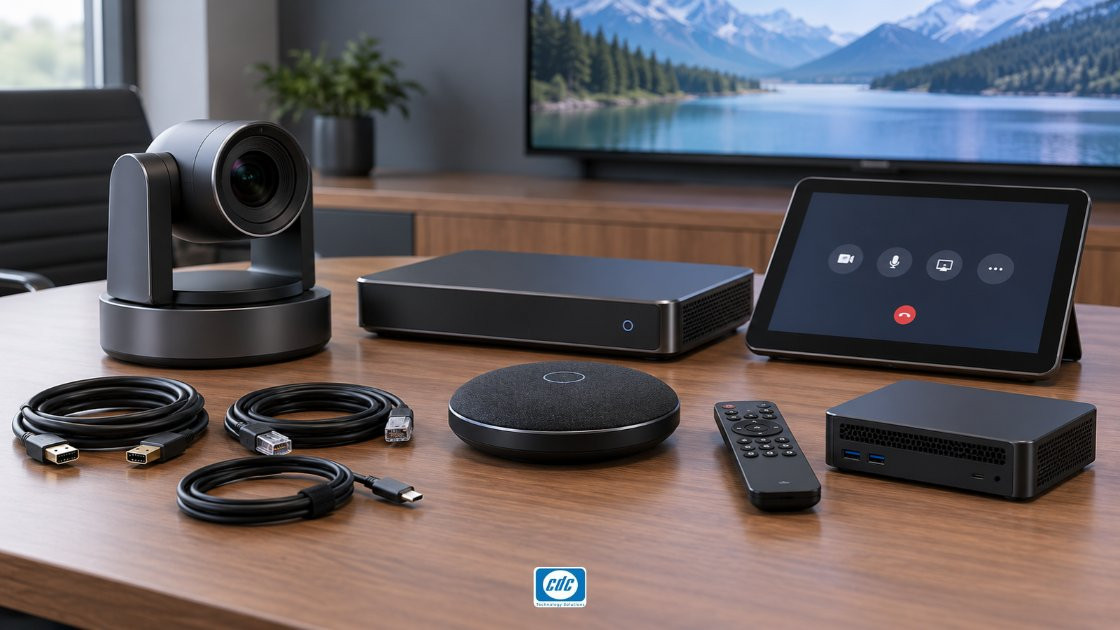

Ethernet có thể chỉ mang dữ liệu, hoặc vừa mang dữ liệu vừa cấp PoE cho thiết bị tương thích. HDMI phục vụ hình ảnh và có thể mang audio trong một số luồng. USB có thể dùng cho thiết bị ngoại vi hoặc Device Mode tùy room system.

Một bảng dây cơ bản nên trả lời được:

• Thiết bị nào cấp nguồn cho thiết bị nào.
• Camera đưa dữ liệu về đâu.
• Màn hình nhận tín hiệu từ output nào.
• Micro và loa đi qua thiết bị xử lý audio nào.
• Controller nằm trên nhánh mạng nào.
• Đâu là kết nối dành cho vận hành bình thường và đâu là kết nối phục vụ cấu hình hoặc Device Mode.

Khi hệ modular gặp lỗi nên kiểm tra theo luồng nào?

Cách hiệu quả nhất là khoanh vùng theo từng nhánh thay vì coi toàn bộ phòng là một hệ thống duy nhất.

Nên kiểm tra phần vật lý và nguồn trước khi chuyển sang firmware hoặc cấu hình phần mềm. Điều này giúp tránh mất thời gian xử lý sai lớp nguyên nhân.

Muốn xem hệ modular thực tế nên bắt đầu từ đâu?

Sau khi hiểu các nhánh kết nối, bước tiếp theo là đặt chúng vào một cấu hình cụ thể để thấy camera, codec, controller, màn hình và audio phối hợp từ đầu tới cuối.

Cấu hình Poly Studio G62 + E60 + TC10 là một ví dụ phù hợp: G62 giữ vai trò trung tâm, E60 đảm nhiệm camera, TC10 phục vụ điều khiển, trong khi màn hình và hệ thống âm thanh được nối theo các nhánh riêng.

Bài cấu hình chi tiết sẽ giúp nhìn rõ hơn topology, vai trò từng thiết bị và các bước kiểm tra trước khi đưa hệ thống vào vận hành.

Xem tiếp Cấu hình HP Poly G62 + E60 + TC10 cho phòng họp lớn và nguyên lý hoạt động.
